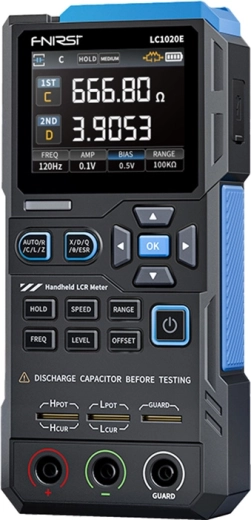

FNIRSI LC1020E este un aparat LCR portabil, compact, pentru măsurarea rapidă și precisă a componentelor. Oferă recunoaștere automată R/C/L, un domeniu larg al frecvențelor de testare 100 Hz–100 kHz, afișare duală a parametrilor și funcții practice pentru service și producție – comparare cu toleranță, sortare și înregistrare de date. Datorită încărcării USB‑C, bateriei încorporate și opriri automate, este ideal atât în laborator, cât și pe teren.
Aparatul LCR portabil FNIRSI LC1020E vă simplifică diagnosticul și verificarea componentelor electronice. Dispozitivul recunoaște automat dacă măsurați un rezistor, un condensator sau un inductor și selectează imediat modul corect. Datorită frecvențelor multiple de testare și tensiunii de test reglabilă, obțineți rezultate stabile și repetabile în dezvoltare, service și controlul calității.
Avantaje principale:
- Recunoaștere automată a componentelor (R/C/L) și modul AUTO pentru măsurare rapidă.
- 5 frecvențe de testare (100 Hz până la 100 kHz) pentru o analiză mai precisă a diferitelor tipuri de componente.
- Citire duală – afișarea simultană a doi parametri pentru evaluare mai rapidă.
- Nivel reglabil al tensiunii de test și polarizare internă (Bias) pentru componente sensibile.
- Calibrare de circuit deschis și scurtcircuit pentru reducerea influenței cablurilor de măsură.
- Comparare cu valoarea nominală și toleranța + mod de sortare pentru producție și recepția la intrare.
- Jurnalizare și statistici în timp real pentru lucru eficient cu rezultatele.
- Ecran TFT color de 2,8" cu interfață clară.
- Încărcare prin USB‑C și oprire automată pentru utilizare mobilă.
Conținutul pachetului:
- aparat de măsură
- cablu de date
- placă de scurtcircuit
- clemă de test Kelvin
- cabluri de măsură (negru + roșu)
- manual de utilizare
Specificații
- Producător
- FNIRSI
- Model
- LC1020E
- Frecvențe de testare
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Precizie de bază
- 0,3 %
- Afișaj
- ecran TFT LCD de 2,8 inch
- Rezoluția afișajului
- Parametru principal: 4,5 cifre | Parametru secundar: 4,5 cifre
- Parametri de măsurare
- Parametri principali: AUTO / R / C / L / Z | Parametri secundari: X / D / Q / θ (unghi de fază) / ESR
- Domeniu de măsurare
- Inductanță (L): 0–100 H | Capacitate (C): 0–100 mF | Rezistență (R): 0–10 MΩ
- Polarizare internă (Bias)
- 0,0 V, 0,5 V
- Nivelul tensiunii de test
- 0,1 V, 0,3 V, 0,6 V
- Funcții de calibrare
- calibrare circuit deschis, calibrare scurtcircuit (Short)
- Funcție de comparare
- Calculul erorii relative între valoarea măsurată și cea nominală (în %), filtrarea rezultatelor. Setarea valorilor nominale și a toleranței; interval de toleranță 0,1 % până la 99,9 %.
- Funcție de jurnalizare
- Verificarea îndeplinirii valorii nominale și a toleranței setate; înregistrarea numărului de măsurări reușite și nereușite.
- Configurația terminalelor de măsurare
- cu trei terminale, cu cinci terminale
- Impedanță de ieșire
- 100 Ω
- Interfață de comunicare
- USB tip C (port serial virtual)
- Alte setări
- Setarea limbii, a luminozității ecranului și a sunetului, oprire automată, setări de calibrare, informații despre sistem
