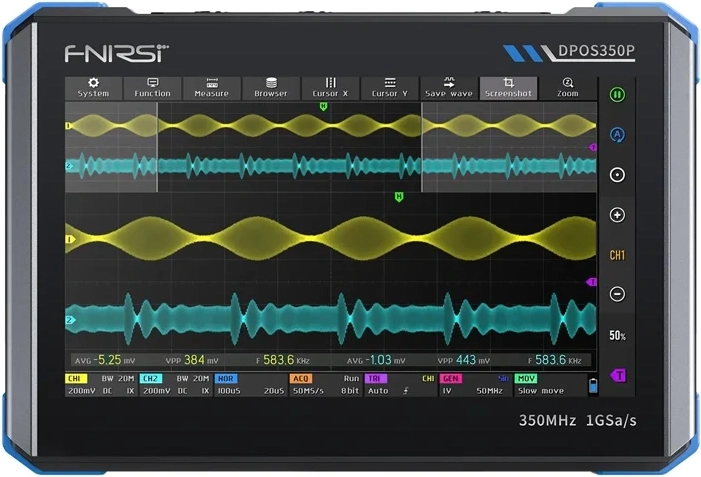

Fnirsi DPOS350P este un osciloscop digital versatil 4 în 1 cu un ecran tactil IPS de 7", care combină osciloscop, generator de semnal, analizor spectral și analizor de răspuns în frecvență (FRA). Oferă lățime de bandă de 350 MHz, eșantionare 1 GSa/s și moduri clare de vizualizare, inclusiv Waterfall 3D, pentru diagnosticare rapidă, testare și analiză a semnalelor atât în laborator, cât și pe teren.
DPOS350P este proiectat pentru utilizare comodă în stil tabletă – controlul tactil accelerează setarea parametrilor, iar ecranul de 7" cu rezoluție 1024 × 600 oferă o imagine clară a formelor de undă și a spectrului. Datorită combinației mai multor moduri de măsurare, economisește spațiu pe banc și poate înlocui mai multe instrumente separate.
Avantaje și funcții principale:
- Osciloscop cu 2 canale: 350 MHz, 1 GSa/s, adâncime memorie 60 kpts, fluorescență digitală, FFT și rezoluție înaltă 8–16 biți.
- Generator de semnal: până la 50 MHz (sinus), 14 forme de undă standard + formă capturată, setare amplitudine/offset și factor de umplere.
- Analizor spectral: 200 kHz până la 350 MHz, FFT 4K–32K, moduri Waterfall inclusiv afișare 3D, măsurare cu cursor.
- FRA – analizor de răspuns în frecvență: 100 Hz până la 50 MHz pentru evaluarea rapidă a amplificatoarelor, filtrelor și buclelor de reglaj (diagrama Bode).
Conținutul pachetului: 2× sondă 350 MHz, încărcător QC18W, cablu USB, cleme crocodil, manual de utilizare.
Specificații
- Producător
- Fnirsi
- Model
- DPOS350P
- Configurație inițială
- 5 presetări
- Limbi
- chineză / engleză / rusă / portugheză
- Diagonală ecran
- 7 inch
- Rezoluție ecran
- 1024 × 600 pixeli
- Tehnologie ecran
- IPS, unghi complet de vizualizare
- Mod de interacțiune
- ecran tactil capacitiv
- Interfață de extindere
- ecran tactil capacitiv
- Oprire automată
- 15 minute ~ 1 oră / oprit
- Actualizări
- suportă actualizări de imagine .iso
- Cerințe de încărcare
- QC18W – 12 V / 1,5 A
- Baterie
- litiu 3,7 V, 8000 mAh
- Timp de funcționare
- aprox. 3 ore
- Timp de încărcare
- aprox. 5 ore
- Consum total de energie
- 10 W
- Răcire
- pasivă (aer)
- Dimensiuni dispozitiv
- 190 × 128 × 37 mm
- FRA: frecvența semnalului de excitație
- 100 Hz ~ 50 MHz
- FRA: amplitudinea semnalului de excitație
- 0 ~ 5 Vpp
- FRA: offset-ul semnalului de excitație
- −2,5 V ~ +2,5 V
- FRA: număr de puncte de frecvență
- 20 ~ 500
- FRA: măsurare cu cursor
- frecvență / câștig / fază
- FRA: mod de funcționare
- unic / ciclic
- FRA: calibrare sistem
- suportată
- SA: metodă de conversie
- FFT
- SA: lungime FFT
- 4K ~ 32K
- SA: domeniu de frecvență
- 200 kHz ~ 350 MHz
- SA: domeniu de nivel
- −260 dBmV ~ +260 dBmV
- SA: măsurare cu cursor
- frecvență / amplitudine
- SA: marcaj parametru
- energie armonică maximă
- SA: grafic Waterfall
- suportat
- SA: grafic Waterfall 3D
- suportat
- SA: setare automată
- suportată
- SA: calibrare sistem
- suportată
- Osciloscop: număr de canale
- 2
- Osciloscop: lățime de bandă
- 350 MHz
- Osciloscop: timp de creștere
- 1 ns
- Osciloscop: frecvență maximă de eșantionare
- 1 GSa/s
- Osciloscop: adâncime memorie
- 60 kpts
- Osciloscop: impedanță de intrare
- 1 MΩ / 14 pF
- Osciloscop: domeniu bază de timp
- 5 ns ~ 50 s
- Osciloscop: bază de timp (roll)
- 50 ms ~ 50 s
- Osciloscop: sensibilitate verticală
- 2 mV ~ 20 V (1×)
- Osciloscop: domeniu vertical
- 16 mV ~ 160 V (1×)
- Osciloscop: precizie DC
- ±2 %
- Osciloscop: precizie timp
- ±0,01 %
- Osciloscop: cuplaj de intrare
- DC / AC
- Osciloscop: fundal grilă
- afișare / ascundere
- Osciloscop: deplasare formă de undă
- ajustare grosieră / fină
- Osciloscop: protecție la supratensiune
- până la 400 V
- Osciloscop: luminozitate trasă
- reglabilă
- Osciloscop: afișare FFT
- suportată
- Osciloscop: fluorescență digitală
- suportată
- Osciloscop: atenuare sondă
- 1× / 10× / 100×
- Osciloscop: limitare hardware a lățimii de bandă
- 150 MHz / 20 MHz
- Osciloscop: mod rezoluție înaltă
- 8 biți ~ 16 biți
- Osciloscop: măsurare parametri
- 12 tipuri
- Osciloscop: măsurare cu cursor
- timp, perioadă, frecvență, nivel, tensiune
- Osciloscop: detecție trigger
- digitală
- Osciloscop: canal trigger
- CH1 / CH2
- Osciloscop: mod trigger
- Auto / Single / Normal
- Osciloscop: front trigger
- Rising / Falling
- Osciloscop: filtrare trigger
- L1 ~ L3
- Osciloscop: nivel trigger
- manual / Auto (10 % ~ 90 %)
- Osciloscop: înregistrare captură ecran
- 90 imagini
- Osciloscop: înregistrare forme de undă
- 500 seturi
- Osciloscop: afișare temperatură de culoare
- suportată
- Osciloscop: mod X-Y
- suportat
- Osciloscop: zoom bază de timp
- suportat
- Osciloscop: setare automată cu un buton
- suportată
- Osciloscop: revenire la zero cu un buton
- suportată
- Osciloscop: vizualizator de date
- suportat
- Generator de semnal: tipuri de forme de undă
- 14 standard + formă de undă capturată
- Generator de semnal: frecvență
- 0 ~ 50 MHz (sinus), alte forme până la 10 M / 5 M / 3 M
- Generator de semnal: amplitudine
- 0 ~ 5 Vpp
- Generator de semnal: offset
- −2,5 V ~ +2,5 V
- Generator de semnal: factor de umplere
- 0,1 % ~ 99,9
- Generator de semnal: rezoluție frecvență
- 1 Hz
- Generator de semnal: rezoluție amplitudine
- 1 mV
- Generator de semnal: rezoluție offset
- 1 mV
- Generator de semnal: rezoluție factor de umplere
- 0,1
- Generator de semnal: forme de undă personalizate salvate
- 500 seturi
