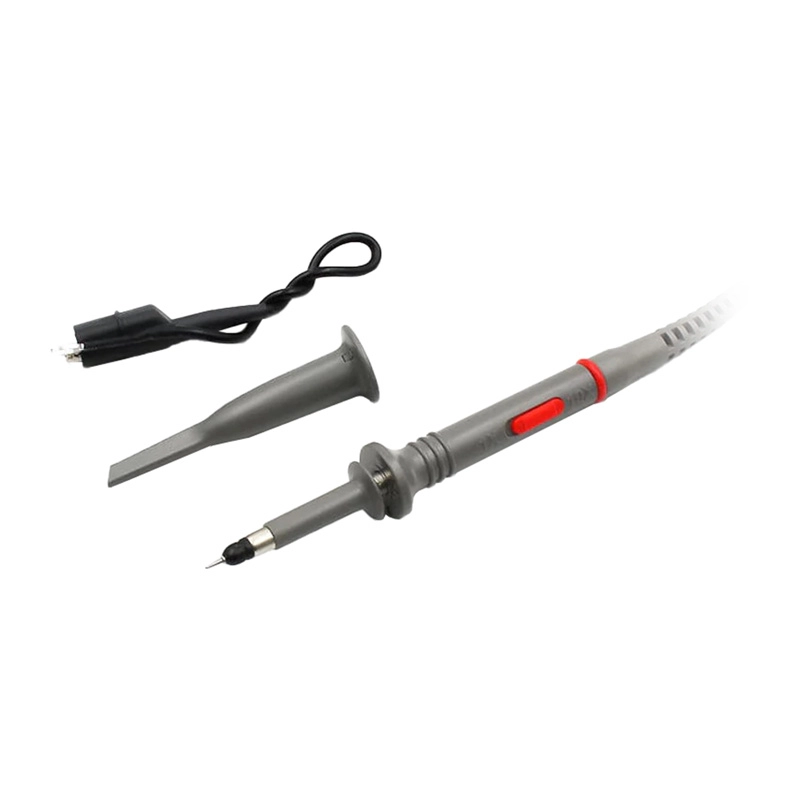

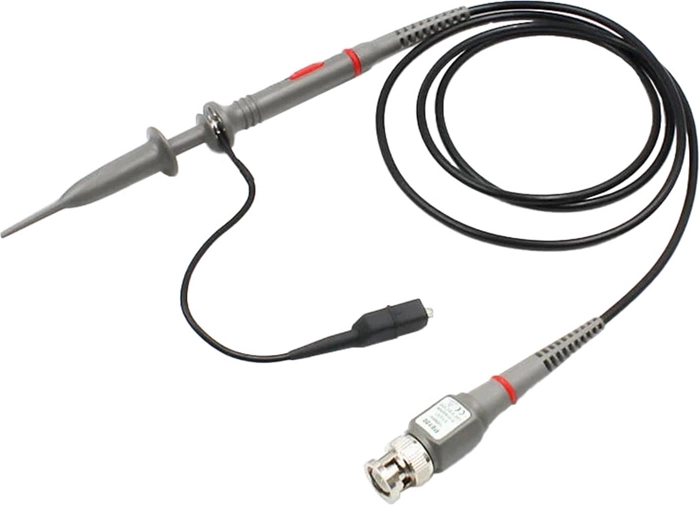

Sondă pentru osciloscop Fnirsi P6100 de precizie pentru măsurători zilnice în service și atelier. Oferă lățime de bandă de până la 100 MHz, atenuare comutabilă 1×/10×, tensiune de lucru de până la 600 V în modul 10× și timp de creștere rapid < 3,5 ns pentru captarea curată a semnalului. Construcția ușoară și cablul de 120 cm asigură manevrare comodă chiar și în zone mai greu accesibile.
Fnirsi P6100 este o sondă universală pentru osciloscoape digitale și analogice, care combină acuratețe fiabilă și operare sigură. Datorită comutării între modurile 1× și 10×, alegeți ușor compromisul între sensibilitate și lățimea de bandă. În modul 10× atinge răspuns în frecvență de până la 100 MHz, ideal pentru semnale rapide și fronturi precise.
Pentru lucru în siguranță cu părți de putere, sonda oferă tensiune de lucru de până la 200 V (1×) și până la 600 V (10×). Domeniul de compensare 10–30 pF și capacitatea de intrare redusă în modul 10× (18,5–22,5 pF) ajută la minimizarea încărcării circuitului măsurat și a distorsiunii formelor de undă.
- Lățime de bandă: DC–6 MHz (1×), DC–100 MHz (10×)
- Atenuare: 1× / 10× pentru utilizare universală
- Timp de creștere rapid: < 3,5 ns pentru fronturi de semnal precise
- Securitate: până la 600 V DC + AC (10×) pentru lucru cu tensiuni mai ridicate
- Confort: construcție ușoară (~80 g) și cablu de 120 cm pentru măsurători flexibile
Specificații
- Producător
- Fnirsi
- Model
- P6100
- Răspuns în frecvență
- DC–6 MHz (mod 1×), DC–100 MHz (mod 10×)
- Raport de atenuare
- 1× / 10×
- Capacitate de intrare
- 1×: 85–120 pF, 10×: 18,5–22,5 pF
- Domeniu de compensare
- 10–30 pF
- Timp de creștere
- < 3,5 ns
- Tensiune de funcționare
- 1×: < 200 V DC + AC (vârf), 10×: < 600 V DC + AC
- Lungimea cablului
- 120 cm
- Domeniu de temperatură de funcționare
- -10 °C până la +50 °C
- Domeniu de temperatură pentru depozitare
- -20 °C până la +75 °C
- Umiditate relativă
- ≤ 5 %
- Greutate
- 80 g
- Culoare
- gri-negru
