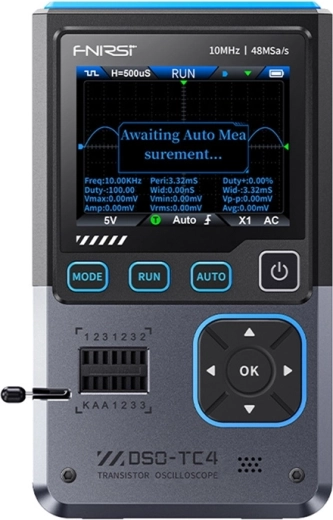

Mini osciloscop portabil 3 în 1 Fnirsi DSO-TC4

449,00 lei
Livrare de la 19,90 lei
Stoc extern · Livrare pe 25. 6.
Cod produs: 908521-1
Transport gratuit pentru comenzi peste 499,00 lei
Returnare fără probleme în 30 de zile
Livrare rapidă de la 19,90 lei
Fnirsi DSO-TC4 este un mini osciloscop portabil 3 în 1, care combină un osciloscop digital, un tester pentru componente electronice și un generator de semnal. Oferă lățime de bandă de 10 MHz, rată de eșantionare de 48 MSa/s, identificare automată a componentelor, ecran TFT color de 2,8" și alimentare practică prin USB-C. Datorită funcției Anti-Burn, protejează circuitul de intrare împotriva deteriorării și este potrivit pentru service, dezvoltare electronică și măsurători acasă.

Fnirsi DSO-TC4 este un instrument de măsurare compact pentru diagnosticarea rapidă a circuitelor electronice. Ca osciloscop digital, afișează formele de undă în timp real cu precizie ridicată, permite măsurarea tensiunii, frecvenței, perioadei, RMS, Vpp și a ciclului de lucru și oferă moduri de declanșare pentru sarcini obișnuite de service și dezvoltare.

Testerul integrat pentru componente electronice recunoaște și măsoară automat diode, diode Zener, rezistoare, condensatoare, inductoare, tranzistoare MOSFET, JFET, IGBT și tiristoare. Generatorul de semnal practic acceptă 13 tipuri de forme de undă cu frecvență de până la 50 kHz, astfel încât puteți simula cu ușurință diferite condiții de funcționare la testarea circuitelor.

Dispozitivul este echipat cu un ecran TFT color de 2,8 inci cu luminozitate reglabilă, panou de control intuitiv și port USB-C pentru încărcare și transfer de date. Bateria Li-Ion integrată de 1500 mAh asigură utilizarea confortabilă pe teren, iar funcția de repaus ajută la prelungirea autonomiei între încărcări.

  • 3 funcții într-un singur dispozitiv: osciloscop, tester de componente și generator de semnal
  • Măsurare mai sigură datorită protecției Anti-Burn
  • Exportul formelor de undă către computer pentru analiză ulterioară și arhivare
  • Dimensiuni compacte și greutate redusă pentru transport facil

Conținutul pachetului: osciloscop, sondă P1600, clemă crocodil, 3× cârlig de testare, manual de utilizare, cablu de încărcare USB-C și adaptor.

Specificații

Producător
Fnirsi
Model
DSO-TC4
Tip dispozitiv
Mini osciloscop portabil 3 în 1
Funcții
Osciloscop digital, tester pentru componente electronice, generator de semnal
Ecran
Ecran TFT color de 2,8 inci
Iluminare de fundal
Luminozitate reglabilă
Alimentare
USB-C, 5 V / 1 A
Baterie
Litiu-ion 3,7 V, 1500 mAh
Limbi interfață
8 limbi, inclusiv chineză, engleză, germană, portugheză, japoneză, spaniolă, coreeană și rusă
Dimensiuni
Aproximativ 90 × 142 × 27,5 mm
Greutate
186 g
Rată de eșantionare în timp real
48 MSa/s
Lățime de bandă analogică
10 MHz
Impedanță de intrare
1 MΩ
Mod de cuplaj
AC / DC
Interval tensiune de testare
Sondă 1:1: 80 Vpp (±40 V); sondă 10:1: 800 Vpp (±400 V)
Sensibilitate verticală
10 mV/div – 10 V/div (interval X1)
Deplasare verticală
Reglabilă, cu indicație
Interval bază de timp
50 ns – 20 s
Moduri de declanșare
Automat / normal / unic
Tip declanșare
Front crescător, front descrescător
Nivel declanșare
Reglabil, cu indicație
Înghețarea formei de undă
Da, funcție HOLD
Măsurare automată
Max, Min, medie, RMS, Vpp, frecvență, perioadă, factor de umplere / ciclu de lucru
Test diode
Cădere de tensiune <5 V
Test diode Zener
Interval 0,01–32 V; tensiune de străpungere inversă, zonă de testare K-A-A
Test tranzistoare FET
JFET: capacitatea porții (Cg), curent Id la Vgs, cădere de tensiune pe dioda de protecție (Uf); IGBT: curent de drenă la Vgs, cădere de tensiune pe dioda de protecție (Uf); MOSFET: tensiune de prag (Vt), capacitatea porții (Cg), rezistență drenă-sursă (Rds), cădere de tensiune pe dioda de protecție (Uf)
Test tiristoare (SCR)
Unidirecționale: tensiune de declanșare <5 V, nivel poartă; bidirecționale: curent de declanșare <6 mA
Test condensatoare
Interval 25 pF – 100 mF, măsurarea capacității și a factorului de pierderi (Vloss)
Test rezistoare
Interval 0,01 Ω – 50 MΩ
Test inductoare
Interval 10 μH – 1000 μH
Forme de undă de ieșire ale generatorului
13 tipuri de forme de undă
Frecvența generatorului de semnal
0–50 kHz
Factor de umplere al formei de undă
0–100 %
Amplitudinea formei de undă
0,1–3,0 V
Conținutul pachetului
Osciloscop, sondă P1600, clemă crocodil, 3× cârlig de testare, manual de utilizare, cablu de încărcare USB-C, adaptor
