Osciloscop compact și generator de semnal într-un singur dispozitiv pentru service, dezvoltare și educație. Oferă lățime de bandă de 100 MHz, eșantionare 1 GSa/s, 2 canale cu 1 MΩ, ecran TFT de 7" 800 × 480 și generator DDS integrat cu 14 forme de undă. Salvați până la 1000 forme de undă și 1000 capturi în memoria internă de 1 GB și exportați-le ușor prin USB. Include analiză FFT, mod X‑Y, măsurători automate și protecție la supratensiune până la 400 V (x10).

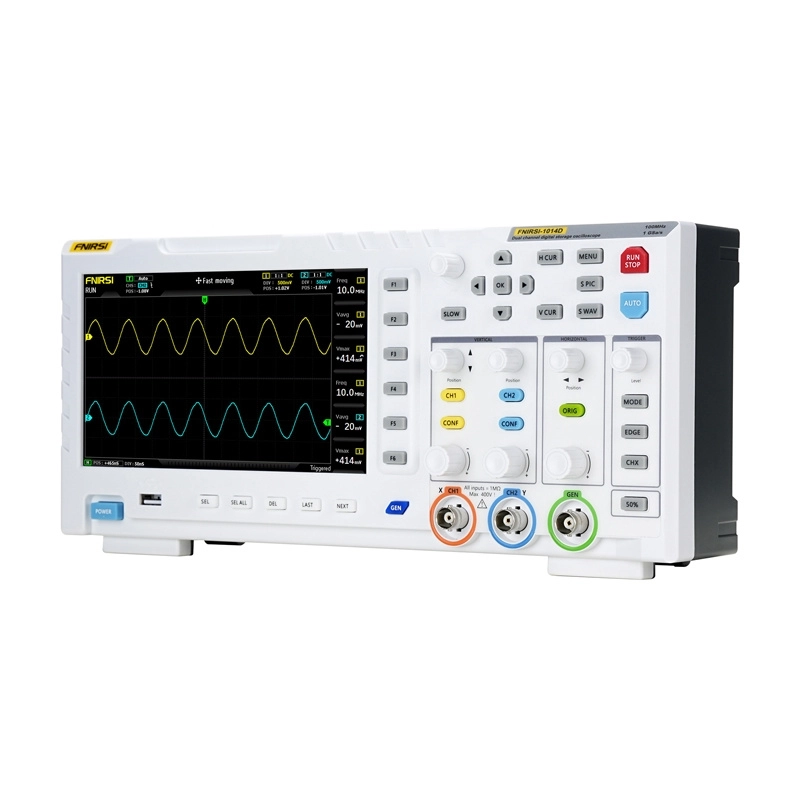

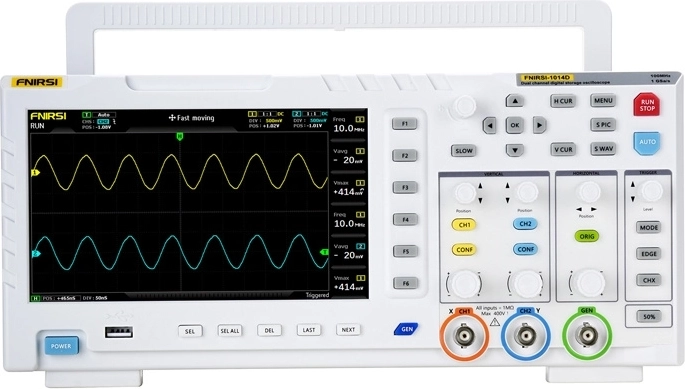

FNIRSI 1014D combină măsurarea precisă și generarea de semnal într-un singur instrument, accelerând diagnosticul circuitelor, testarea prototipurilor și predarea. Datorită lățimii de bandă de 100 MHz, ratei de 1 GSa/s și ecranului clar de 7", obțineți forme de undă stabile și lizibile instantaneu. Generatorul DDS integrat, cu 14 forme standard și pas fin de 1 Hz, simplifică simularea și reglajul.
Dispozitivul suportă analiză automată, FFT, mod X‑Y și măsurători precise cu cursoare. Funcția de captare a formei de undă permite salvarea semnalului actual de pe osciloscop ca ieșire a generatorului, extinzând semnificativ posibilitățile de testare. Memoria internă de 1 GB stochează până la 1000 capturi și 1000 forme de undă, care pot fi vizualizate, sortate și exportate prin USB.
Principalele avantaje:
- 100 MHz / 1 GSa/s pentru analiză detaliată a semnalelor rapide.
- Generator DDS integrat cu 14 forme, pas de frecvență 1 Hz, sinus până la 10 MHz.
- Funcție de captare la ieșire – salvarea și regenerarea formelor de undă măsurate.
- FFT, X‑Y, cursoare pentru diagnostic aprofundat și citiri precise.
- Protecție la supratensiune până la 400 V (x10) pentru măsurători mai sigure.
- TFT de 7" 800 × 480 cu interfață intuitivă și mod automat.
Specificații
- Producător
- FNIRSI
- Model
- 1014D
- Canale
- 2
- Dimensiune ecran
- 7 inchi
- Rezoluție ecran
- 800 × 480
- Tehnologie afișaj
- LCD (TFT)
- Lățime de bandă
- 100 MHz
- Rată de eșantionare
- 1 GSa/s
- Tensiune maximă de test
- 1×: 40 V, 10×: 400 V
- Măsurători cu cursoare
- Poziție XY, declanșator Y
- Mod derulare (roll)
- Suportat
- Calibrare automată
- Suportată
- Înregistrare formă de undă
- 1000 capturi + 1000 forme (memorie internă 1 GB)
- Gestionare forme de undă
- Suportată (previzualizare, mărire, ștergere, export)
- Acuratețe tensiune
- ±5 %
- Timp de creștere
- < 3 ns
- Adâncime memorie
- 240 Kbit
- Impedanță de intrare
- 1 MΩ
- Sensibilitate
- 50 mV ~ 500 V
- Bază de timp
- 50 s ~ 10 ns
- Moduri de declanșare
- Unic / Normal / Automat
- Front de declanșare
- Crescător / Descrescător
- Cuplare (AC/DC)
- Alternativ / Continuu
- Acuratețe frecvență (generator)
- ±0,01 %
- Număr de parametri măsurați
- 12 tipuri
- Tipuri de forme de undă ale generatorului
- 14 tipuri (sinus, dreptunghi, dinte de ferăstrău, triunghi etc.)
- Captare ieșire
- Suportată (salvare semnale proprii)
- Extindere / transfer date
- Export prin USB
- Alimentare
- 5 V 2 A / 3 A / 4 A
- Dimensiuni
- 310 × 145 × 70 mm
- Conținutul pachetului
- Osciloscop 2 în 1 FNIRSI 1014D, sonde 100 MHz ×2, încărcător USB, manual de utilizare
- Frecvență maximă ieșire generator
- Sinus până la 10 MHz
